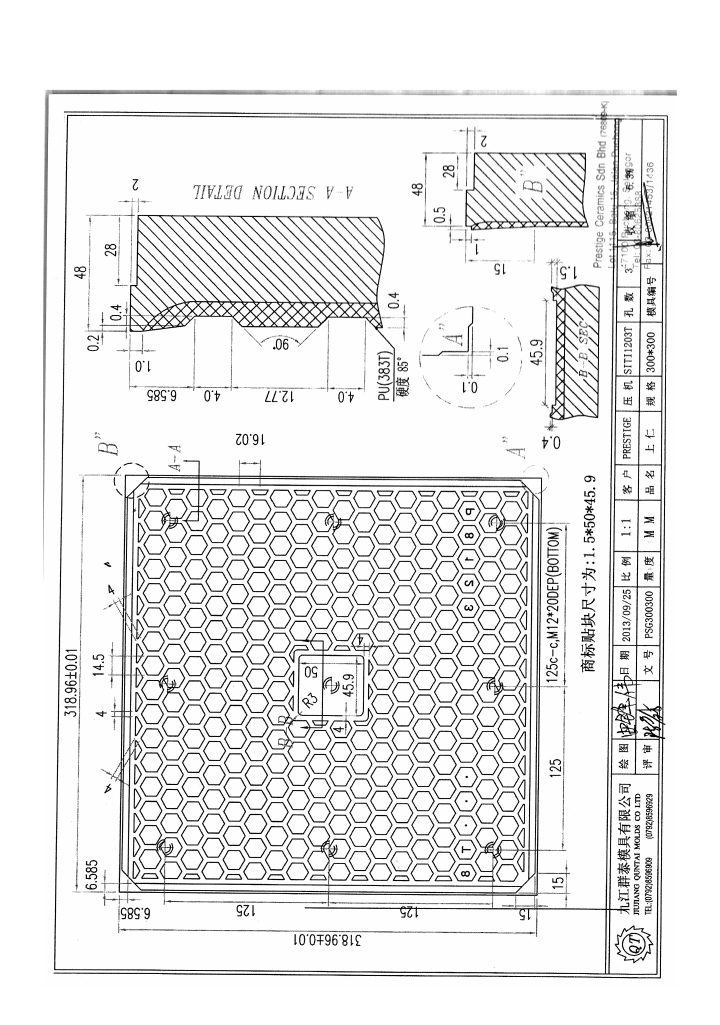

Saya akan coba jelaskan bagaimana desain top punch (logo punch) dikembangkan. Sejak 1997, desain dibuat dan digambar sendiri. Saat di pabrik lain, saya tidak memiliki mechanical draughtsman. Karena itu saya minta supplier melanjutkan gambar punch.
akan saya jelaskan satu persatu.
Logo tengah, dibuat kosong karena saya menerapkan sticker 3M yg dibuat tuk berbagai merk. Kadang distributor ingin memiliki merk sendiri alias OEM. Jadi mudah dengan melepas sticker lama dan mengganti sticker baru.
Lihat lingkaran B, bertujuan tuk menguatkan pojok sehingga tidak mudah chipping. Hasil green tile akan menjadi lebih tipis dipojokan dan tentunya lebih kuat krn jumlah powder adalah sama di semua tempat (bottom punch flat).
Perhatikan potongan section A-A, tepi berukuran 1.0mm. Gunanya tuk memperkeras sisi. Tapi tuk usia punch lebih panjang maka sebaiknya diperlebar sampai 2.0mm, agar PU rubber tidak terlalu dekat tepi dan tidak mudah lepas.
Backpattern tidak menggunakan kotak kotak, karena tuk super high gloss maka akan timbul di surface. Backpattern mengadopsi wall tile top punch. Hasilnya juga merekat lebih baik pada semen. Hanya harga akan lebih mahal krn proses pembuatan lebih sulit.
Mungkin hanya segini aja penjelasan saya, nanti akan dilanjutkan desain bottom punch (surface punch), liner dan gambar saat pressing.
